Архитектурное изящество и инженерная сложность: устройство и монтаж многощипцовой крыши

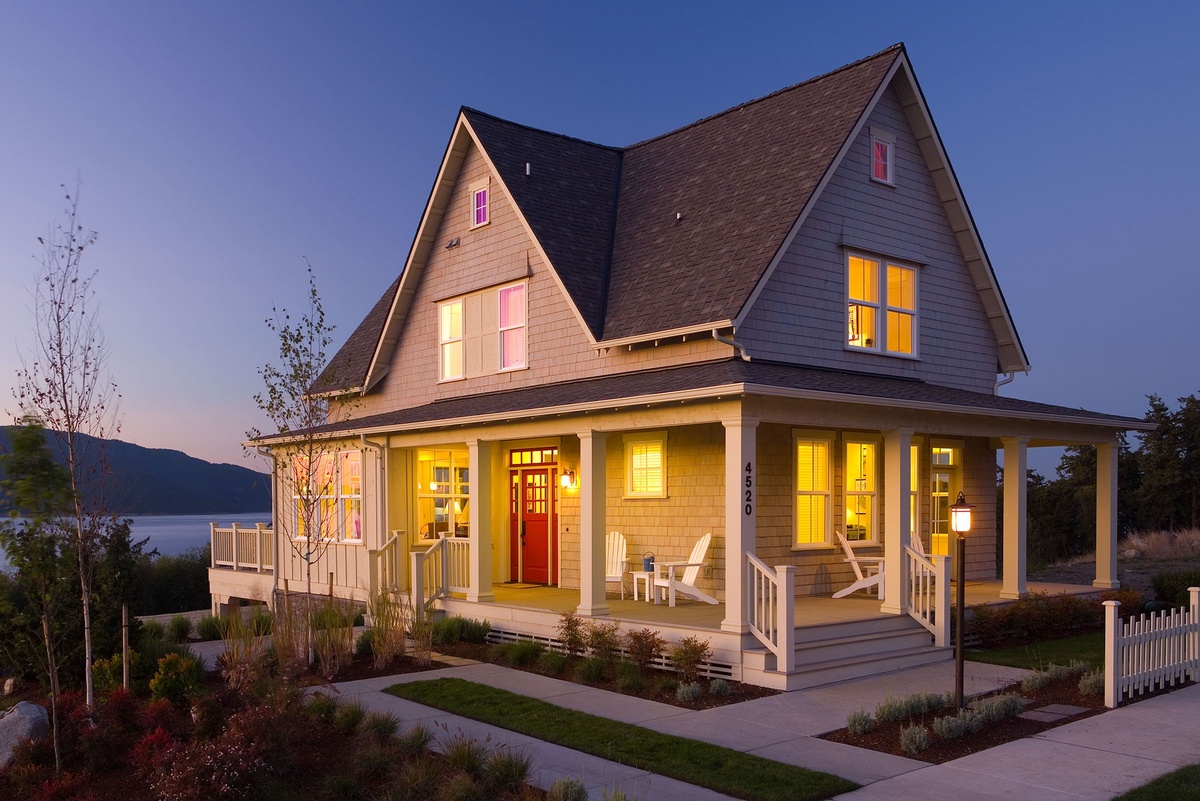

Многощипцовая крыша заслуженно считается одной из самых выразительных и архитектурно привлекательных кровельных конструкций, способной превратить даже стандартный загородный дом в настоящий архитектурный шедевр. Её возводят на зданиях со сложной многоугольной или крестообразной формой в плане, а также на домах с пристройками, фронтонами и мансардными слуховыми окнами. Однако за эффектным внешним видом с множеством скатов, щипцов и ендов скрывается чрезвычайно сложная инженерная система, требовательная к точности расчетов и соблюдению технологии монтажа. Малейшая ошибка в проектировании водостоков или устройстве внутренних ендов неизбежно приводит к накоплению снеговых мешков, застою талой воды и последующим протечкам, поэтому понимание специфики устройства такой кровли становится ключевым условием успешного строительства.

Каркас многощипцовой конструкции

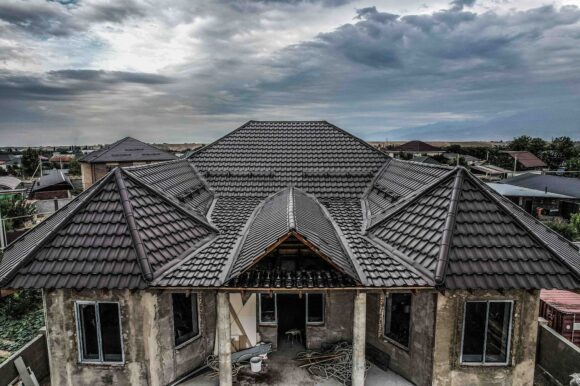

Главное отличие многощипцовой кровли от классических двускатных или вальмовых систем заключается в наличии большого количества пересекающихся скатов, образующих сложные внутренние и внешние углы. При этом отсутствие традиционных карнизных свесов на торцевых стенах образует так называемые щипцы — верхние части стен, ограниченные скатами крыши. Формирование такой системы требует возведения многокомпонентного стропильного каркаса, в котором каждый элемент выполняет строгую несущую или распределительную функцию при принятии снеговых и ветровых нагрузок.

Основой каркаса выступают накосные (накосно-диагональные) стропила, которые устанавливаются в местах схождения скатов и формируют как внутренние углы (ендовы), так и внешние хребты. На эти мощные диагональные балки опираются нарожники — укороченные стропильные ноги, формирующие плоскости скатов. Для компенсации колоссального распорного давления, создаваемого такой комбинацией, в систему вводят усиленный мауэрлат, затяжки, вертикальные стойки, ригели и прогоны, распределяющие точечные нагрузки по несущим стенам и перекрытиям здания. Из-за обилие сложных примыканий расход пиломатериала на многощипцовую крышу оказывается существенным, а объем отходов кровельного покрытия может достигать 20–30% от общей площади.

Расчет и последовательность возведения стропильной системы

Грамотное проектирование и пошаговый монтаж многощипцовой системы кровли требуют исключительной точности: перед началом работ создается подробный 3D-проект или развернутый чертеж с указанием всех углов наклона и сечений пиломатериала. Чтобы исключить деформацию каркаса и гарантировать его геометрическую стабильность, строители соблюдают строгую технологическую цепочку.

Уложите усиленный мауэрлат по всему периметру внешних и внутренних несущих стен, надежно зафиксировав его анкерными болтами через гидроизоляционный слой.
Смонтируйте лежни и установите опорные стойки под коньковые прогоны основных и примыкающих скатов, тщательно выверив их вертикальность plumb-линией или лазерным уровнем.
Уложите коньковые брусья, сформировав верхние горизонтальные оси всех пересекающихся щипцов и ендов.
Установите накосные (диагональные) стропильные ноги в местах будущих ендов и хребтов, используя усиленный брус или сдвоенную доску увеличенного сечения.
Закрепите рядовые стропила и укороченные нарожники, подгоняя каждый элемент с помощью точных шаблонных запилов для идеального прилегания к диагоналям и мауэрлату.

Выполнение этой последовательности позволяет сформировать жесткий трехмерный скелет, способный сопротивляться разнонаправленным нагрузкам. Использование сухого калиброванного пиломатериала камерной сушки гарантирует, что после высыхания древесины плоскости скатов не поведет, а стыки ендов сохранят первоначальную плотность.

Обустройство ендов и подкровельная гидроизоляция

Самым уязвимым местом многощипцовой кровли являются ендовы — внутренние углы, образующиеся в местах стыковки двух скатов, куда стекают основные потоки дождевой и талой воды. Именно в ендовах зимой скапливаются массивные снеговые мешки, оказывающие повышенное давление на кровельный пирог и провоцирующие капиллярный подсос влаги под нахлесты покрытия.

В зонах ендов многощипцовой крыши устройство обрешетки выполняется исключительно сплошным настилом из обрезной доски или влагостойкой фанеры OSB-3 шириной не менее 500 мм в обе стороны от оси стыка, поверх которого укладывается дополнительный усиленный гидроизоляционный ковер на битумно-полимерной основе.

Нюансы вентиляции и подбора кровельного покрытия

Для защиты многощипцовой конструкции от скопления конденсата и преждевременного гниения древесины особое внимание уделяют организации подкровельной вентиляции и подбору оптимального кровельного материала:

Установка контробрешетки вдоль всех стропильных ног и ендов для создания непрерывного вентиляционного зазора высотой от 50 мм.
Монтаж точечных аэраторов и коньковых вентиляционных элементов на каждом изолированном щипце для беспрепятственного выхода влажного воздуха.
Применение гибкой битумной черепицы как идеального покрытия для сложных многоскатных крыш, минимизирующего количество отходов при раскрое.
Тщательная герметизация всех примыканий к дымоходам, парапетам и слуховым окнам с использованием металлических планок и устойчивых к ультрафиолету герметиков.

Эти меры обеспечивают здоровый микроклимат внутри кровельного пирога и предотвращают образование наледи на сложных скатах в зимний период. Вентилируемая конструкция существенно продлевает общий срок службы деревянного каркаса.

В конечном итоге, устройство многощипцовой крыши — это сложная, но вполне реализуемая задача при условии грамотного проектирования и бескомпромиссного соблюдения технологий. Вложившись в качественные пиломатериалы, надежную гидроизоляцию ендов и гибкую черепицу, вы получите не просто прочную защиту здания от любой непогоды, но и уникальный архитектурный облик дома, который будет радовать безупречной эстетикой многие десятилетия.
